Структура фільтра палива

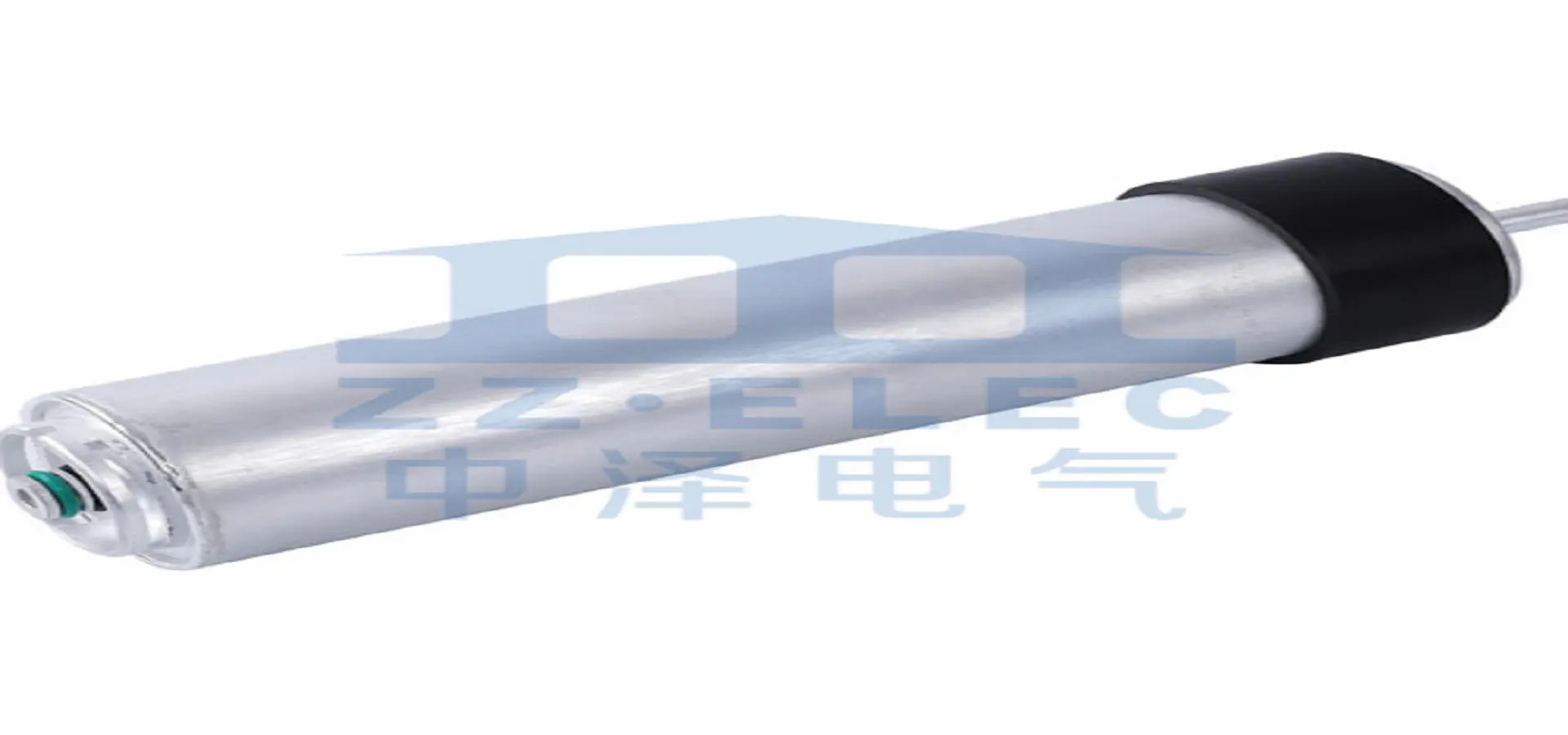

Покриття та корпус палива Тип: майже кожен існуючий Матеріал: AL1060 Ми спеціалізуємося на алюмінієвій холодній екструзії. Покриття та корпус пали...
Положення встановлення установки масляний фільтр У гідравлічній системі зазвичай є такі типи:
(1) встановити в всмоктувальному порту насоса:
Поверхневий масляний фільтр, як правило, встановлюється на всмоктувальній лінії насоса. Мета - фільтрувати великі зовнішні частинки для захисту гідравлічного насоса. Крім того, ємність фільтра масляного фільтра повинна бути більш ніж удвічі перевищує витрата насоса, а втрата тиску менше 0,02 мпА.
(2) Встановлено на розетці масла насоса:
Метою встановлення масляного фільтра є фільтрування забруднень, які можуть вторгнутись у такі компоненти, такі як клапани. Точність фільтрації повинна бути 10 ~ 15 мкм, і може протистояти робочому тиску та ударному тиску на масляну лінію, падіння тиску повинно бути менше 0,35 мпА. У той же час слід встановити запобіжний клапан, щоб запобігти засміченню масляного фільтра.
(3) Встановлено на лінії повернення масла системи: ця установка відіграє непряму роль фільтрації. Як правило, клапан заднього тиску встановлюється паралельно з фільтром. Коли фільтр блокується і досягає певного значення тиску, відкривається клапан заднього тиску.
(4) Встановлено на ланцюзі масляного гілки.
(5) Окрема система фільтрації: Велика гідравлічна система може бути оснащена гідравлічним насосом та масляним фільтром для формування незалежної схеми фільтрації.
